差込ゴム 【Hゴム】

37,620円(税込) 〜

※商品・サイズ別価格一覧

No.494　8mm×3mm×34mm×23mm×8.5mm×23m
No.495　5mm×1.5mm×27mm×19mm×9mm×25m
No.496　6mm×2mm×28mm×18mm×7mm×25m
No.497　3mm×2mm×31mm×19mm×8mm×25m
No.498　5mm×2.5mm×26mm×19mm×11mm×25m
No.499　7mm×3mm×29mm×20mm×8mm×25m
No.500　5mm×2mm×25mm×18mm×8mm×30m
No.501　5mm×2mm×28mm×19mm×9mm×25m
No.502　5mm×2mm×26mm×18mm×8mm×30m
No.503　5mm×2mm×26mm×18mm×7.5mm×25m
No.504　5mm×2mm×25mm×19mm×8.5mm×30m
No.505　5mm×1.5mm×25mm×16mm×6.5mm×30m
No.506　3mm×2mm×24mm×16mm×7mm×30m
No.507　5mm×5mm×27mm×18mm×7mm×30m
No.508　5mm×2mm×25mm×18mm×6.5mm×30m
No.509　5mm×2mm×28mm×17mm×12mm×25m
No.510　8mm×5mm×27mm×20mm×6.5mm×30m
No.511　5mm×2mm×24mm×15mm×6mm×30m
No.512　5mm×2mm×24mm×17mm×8mm×30m
No.513　7mm×5mm×22mm×19mm×7.5mm×30m
No.514　3mm×3mm×23mm×16mm×8mm×30m
No.515　6mm×3mm×22mm×18mm×7.5mm×30m
No.516　5mm×1.5mm×25mm×17mm×6mm×30m
No.517　5mm×1.5mm×20mm×16mm×6mm×35m
No.518　5mm×1.5mm×22mm×16mm×5mm×35m
No.519　3mm×2mm×20mm×15mm×7.5mm×35m
No.520　5mm×2mm×19mm×16mm×6mm×35m
No.521　3mm×1.5mm×20mm×15mm×7.5mm×35m
No.522　5mm×1.5mm×18mm×13mm×5.5mm×35m
No.523　1mm×1mm×19mm×12mm×5mm×35m
No.524　3mm×2mm×17mm×14mm×5mm×35m
No.525　3mm×1.5mm×18mm×13mm×6mm×35m
No.526　3mm×2mm×16mm×12mm×5mm×45m
No.527　3mm×2.5mm×17mm×13mm×6mm×35m
No.622　5mm×5mm×22mm×15mm×6mm×30m
No.624　5mm×3mm×31mm×20mm×8mm×25m
No.714　6mm×6mm×27mm×19mm×6.5mm×30m
No.C13-2A　5mm×1.5mm×24mm×19mm×7mm×30m
No.C13-2B　3mm×1.5mm×20mm×15mm×6mm×35m
No.C13-2C　5mm×1.5mm×20mm×18mm×6mm×35m
No.C13-2N　6mm×1.5mm×28mm×20mm×8mm×23m
No.C13-2O　6mm×1.5mm×32mm×20mm×8mm×20m
くさび通し
No.　A×B×C×D×E×長さ
数量
本

『差込ゴム』窓枠ゴムパッキン・Hゴム

ガラス窓の窓枠に使用され、Hゴム・H型ゴムとも呼ばれています

篠田ゴムの「差込ゴム」は、窓のガラスと鉄枠の間に使用する窓枠用ゴムパッキンです。断面がH形をしていることから「Hゴム」「H型ゴム」とも呼ばれます。両サイドの溝に鉄板とガラスを差し込み、上部の溝にクサビを挿入して固定する構造で、取付用の専用クサビが付属します。

主な用途：建設機械・配電盤・制御盤・電車・バスの窓枠

特徴

  • 40種類以上の豊富なサイズを生産、通常在庫品で短納期対応
  • 防水性と耐候性に優れている
  • 取付用の専用クサビ付き
  • 耐候性に優れた材質(EPDM)を使用
  • 特注サイズ・特注材質での製作も可能

製品仕様

材質 硬度
EPDM（特注対応可） A50°（特注対応可）

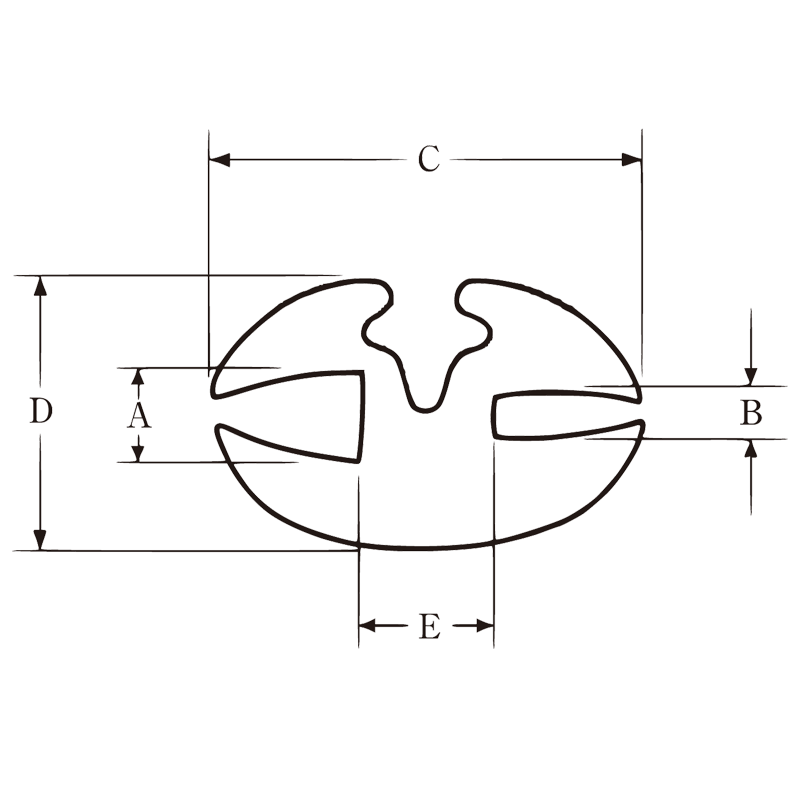

差込ゴム（H型ゴム）の断面図（A〜E寸法）
No. サイズ[mm] 定尺[m] 税込価格 備考
A B C D E
Hゴム No.494 8 3 34 23 8.5 23 79,316円
Hゴム No.495 5 1.5 27 19 9 25 51,563円
Hゴム No.496 6 2 28 18 7 25 45,788円 粉付
Hゴム No.497 3 2 31 19 8 25 60,638円
Hゴム No.498 5 2.5 26 19 11 25 53,419円
Hゴム No.499 7 3 29 20 8 25 56,100円
Hゴム No.500 5 2 25 18 8 30 58,658円 粉付
Hゴム No.501 5 2 28 19 9 25 43,725円
Hゴム No.502 5 2 26 18 8 30 56,430円
Hゴム No.503 5 2 26 18 7.5 25 48,882円
Hゴム No.504 5 2 25 19 8.5 30 56,430円
Hゴム No.505 5 1.5 25 16 6.5 30 50,243円
Hゴム No.506 3 2 24 16 7 30 53,213円
Hゴム No.507 5 5 27 18 7 30 58,658円
Hゴム No.508 5 2 25 18 6.5 30 50,243円
Hゴム No.509 5 2 28 17 12 25 86,515円 受注製作
Hゴム No.510 8 5 27 20 6.5 30 56,430円
Hゴム No.511 5 2 24 15 6 30 50,243円
Hゴム No.512 5 2 24 17 8 30 49,748円
Hゴム No.513 7 5 22 19 7.5 30 57,668円
Hゴム No.514 3 3 23 16 8 30 49,748円
Hゴム No.515 6 3 22 18 7.5 30 52,223円
Hゴム No.516 5 1.5 25 17 6 30 49,748円
Hゴム No.517 5 1.5 20 16 6 35 53,130円
Hゴム No.518 5 1.5 22 16 5 35 48,222円
Hゴム No.519 3 2 20 15 7.5 35 52,264円
Hゴム No.520 5 2 19 16 6 35 45,334円
Hゴム No.521 3 1.5 20 15 7.5 35 45,334円
Hゴム No.522 5 1.5 18 13 5.5 35 45,334円
Hゴム No.523 1 1 19 12 5 35 86,515円 受注製作
Hゴム No.524 3 2 17 14 5 35 47,067円
Hゴム No.525 3 1.5 18 13 6 35 47,067円
Hゴム No.526 3 2 16 12 5 45 53,832円
Hゴム No.527 3 2.5 17 13 6 35 47,644円
Hゴム No.622 5 5 22 15 6 30 50,243円
Hゴム No.624 5 3 31 20 8 25 65,794円
Hゴム No.714 6 6 27 19 6.5 30 53,213円 粉付
Hゴム C13-2A 5 1.5 24 19 7 30 52,718円 粉付
Hゴム C13-2B 3 1.5 20 15 6 35 45,334円 粉付
Hゴム C13-2C 5 1.5 20 18 6 35 51,975円 粉付
Hゴム C13-2N 6 1.5 28 20 8 23 43,263円
Hゴム C13-2O 6 1.5 32 20 8 20 37,620円
くさび通し 1個 6,171円

送料について

・送料880円（税込）ご注文金額合計5,500円（税込）以上で無料（沖縄と離島は除く）
・沖縄と離島の送料は、「受注メール」送信時に送料をお伝えします。

よくあるご質問と回答（FAQ）

Q.どの様に使用するものでしょうか？
A.一例として、建機のキャビンの窓枠のパッキンに採用されています。断面の両サイドの溝に鉄板とガラスを差し込み、断面上部の溝に「くさび」を挿入することで、溝の締め付けを強化する構造になっています。
※くさびはセットとなっています。

Q.カット販売は可能でしょうか？
A.申し訳ございませんが、カット販売は承っておりません。定尺でのご購入を前提に、ご希望のサイズへカット加工を行うことは可能です。

Q.巻クセが付いていますが、大丈夫ですか？
A.窓枠などの曲線部分にも設置しやすくなっておりますが、直線部分にもご使用いただけます。

Q.最小曲げRは？
A.断面の幅(C寸法)の約3倍が目安となります。

Q.欲しいサイズ・形状が無い場合、オリジナル品の製作は可能ですか？
A.製作可能です。お気軽にお問い合わせください。

Q.他の材質のものはありますか？
A.標準品はEPDMですが、特注で他材質も製作可能です。お気軽にお問い合わせください。

Q.白い粉が付いている品番がありますが、なぜでしょうか？
A.施工しやすくするため（滑りを良くするため）に付いております。

Q.クサビが入りにくいのですが、良い対処方法はありますか？
A.専用の工具「くさび通し」をご用意しております。

Q.荷姿・梱包形状は？
A.巻いてある状態で、段ボール箱に梱包しておりますが、数量が多い場合はパレット梱包も可能です。ご希望がございましたらお気軽にお問い合わせください。
